Hoe werkt een momentsleutel?

Wat is een momentsleutel?

Een momentsleutel (ook wel newton sleutel of koppelsleutel genoemd) is een precisiegereedschap waarmee je bouten en moeren aandraait op een exact ingesteld draaimoment, uitgedrukt in Newtonmeter (Nm). Het verschil met een gewone ratel of ringsleutel is dat een momentsleutel je vertelt wanneer je moet stoppen met draaien. Dat voorkomt zowel te los als te vast aandraaien.

In de werkplaats kom je er dagelijks mee in aanraking. Wielbouten die op exact 110 Nm moeten, een cilinderkop die in meerdere stappen wordt aangedraaid, remklauwen die niet te vast en niet te los mogen zitten. Overal waar een fabrikant een aandraaimoment voorschrijft is een momentsleutel het enige gereedschap dat je de zekerheid geeft dat het goed zit.

Goed om te weten: de meeste momentsleutels werken alleen rechtsom (met de klok mee). Dat is voldoende voor het overgrote deel van de bevestigingen. Maar er bestaan ook bouten en moeren met tegendraadse (linkse) schroefdraad, bijvoorbeeld bij sommige wielbouten aan de linkerzijde van oudere voertuigen of bij gasfleskoppelingen. Werk je daar regelmatig mee, kies dan een momentsleutel die zowel links- als rechtsom instelbaar is.

Hoe werkt het klikmechanisme?

De meest gebruikte momentsleutel is het kliktype. Binnenin zit een veermechanisme dat je op spanning brengt door de gewenste Nm-waarde in te stellen. Wanneer je de bout aandraait, bouwt de weerstand op tot het ingestelde moment is bereikt. Op dat punt geeft het mechanisme toe en voel en hoor je een duidelijke "klik". Die klik is het signaal om direct te stoppen met draaien.

Wat er fysiek gebeurt: een kogeltje of nok wordt door de veer tegen een kantelplaatje gedrukt. Zodra het draaimoment op de kop de veerkracht overschrijdt, kantelt het plaatje en valt de kop een fractie door. Dat is de klik die je voelt. Het is een eenvoudig maar uiterst betrouwbaar mechanisme dat bij goede kalibratie tot op 3-4% nauwkeurig werkt.

De veer bepaalt het bereik van de momentsleutel. Hoe strakker je de veer spant (door een hogere Nm-waarde in te stellen), hoe meer kracht er nodig is om het kantelplaatje te laten bewegen. Daarom hebben grotere momentsleutels ook een groter koppelbereik: er past simpelweg een langere, sterkere veer in. Een 1/2" model met een bereik tot 210 Nm heeft een fors zwaardere veer dan een 1/4" model dat tot 25 Nm gaat. Bij de keuze van een momentsleutel is het maximale bereik daarom een van de eerste dingen om op te letten.

Belangrijk: als je na de klik doordraait, tel je het extra moment er gewoon bovenop. De klik is geen mechanische stop, het is een signaal. Na de klik direct stoppen is daarom essentieel.

Momentsleutel instellen: stap voor stap

Het instellen van een momentsleutel is simpel als je weet waar je op moet letten:

1. Ontgrendel de instelling door de vergrendelknop aan de onderkant van de greep los te draaien.
2. Draai aan de greep om de waarde te verhogen of te verlagen. Bij de meeste modellen draai je met de klok mee voor een hogere waarde.
3. Lees de grove schaal af op de hoofdschacht. Elke streep staat voor een vast aantal Nm (vaak 10 Nm per streep).
4. Lees de fijne schaal af op de draaiende ring aan de onderkant van de greep. Deze loopt meestal van 0 tot 10 of 0 tot 20 Nm.
5. Tel beide waarden op. Staat de hoofdschaal op 100 en de ring op 10, dan is de instelling 110 Nm.
6. Vergrendel de instelling door de vergrendelknop weer vast te draaien. Dit voorkomt dat de waarde per ongeluk verschuift tijdens het werken.

Bij een digitale momentsleutel of koppeladapter is het eenvoudiger: je toetst de gewenste waarde in op het display en het apparaat piept of trilt wanneer het moment bereikt is.

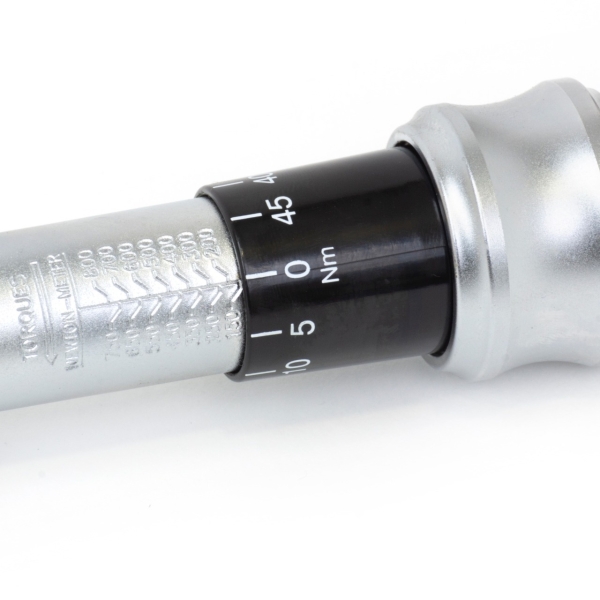

Hoe lees je een momentsleutel af?

Het aflezen gaat monteurs die het niet gewend zijn soms fout, vooral bij de fijne schaal. Een veelgemaakte fout is de fijne schaal lezen alsof het een losse waarde is, terwijl je hem moet optellen bij de grove schaal.

Een voorbeeld: je wilt 85 Nm instellen.

• Draai de greep tot de hoofdschaal op 80 staat (de dichtstbijzijnde grove waarde eronder).
• Draai verder tot de fijne ring op 5 staat.
• 80 + 5 = 85 Nm.

Controleer altijd of de streep op de ring netjes uitgelijnd is met de lijn op de schacht. Een scheef afgelezen waarde van een paar Nm kan bij kritische bevestigingen al het verschil maken.

Veelvoorkomende aandraaimomenten

Dit zijn de waarden die je in de werkplaats het vaakst tegenkomt. Uiteraard verschilt het per voertuig, dus raadpleeg altijd de fabrieksspecificaties. Maar als richtlijn:

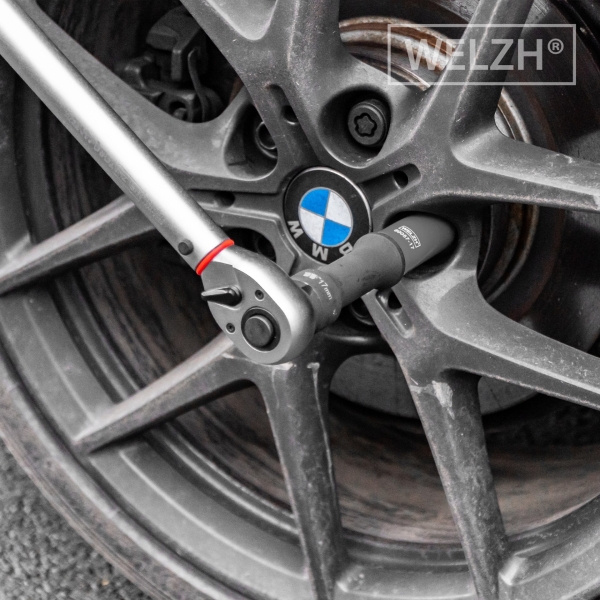

Wielbouten en wielmoeren

• Personenauto (stalen velgen): 80-110 Nm
• Personenauto (lichtmetalen velgen): 100-130 Nm
• Aanhanger: 100-140 Nm (check altijd de asspecificatie)
• Bestelwagen: 130-180 Nm

Na het wisselen van wielen is het belangrijk om de wielbouten na 50-100 km na te trekken. Lichtmetalen velgen kunnen iets inzakken na de eerste kilometers, waardoor de bouten licht kunnen verliezen. Met dezelfde momentsleutel op dezelfde waarde even natrekken voorkomt losraken.

Motorcomponenten

• Bougies (aluminium kop): 15-25 Nm
• Bougies (gietijzeren kop): 25-35 Nm
• Cilinderkopbouten: 40-90 Nm + hoekfase (altijd voertuigspecifiek, nooit gokken)
• Uitlaatbevestigingen: 25-50 Nm
• Remklauwbouten: 25-45 Nm
• Olieaftapplug: 20-40 Nm

Cilinderkopbouten verdienen extra aandacht. Die worden bij de meeste moderne motoren in meerdere stappen aangedraaid: eerst een basismoment, dan een of twee hoekfasen (bijvoorbeeld 60° + 90°). Daarvoor heb je naast een momentsleutel ook een hoekmeter nodig.

Welke momentsleutel heb je nodig?

De keuze hangt af van het werk dat je doet. Elke aandrijvingsmaat dekt een eigen koppelbereik:

• 1/4" momentsleutels (2-25 Nm): fijn werk aan instrumenten, kleine bevestigingen en elektronica.
• 3/8" momentsleutels (10-110 Nm): bougies, interieurpanelen, lichtere motorcomponenten.
• 1/2" momentsleutels (28-210 Nm): het werkpaard. Wielbouten, remklauwen, ophanging. Als je er maar een koopt, koop deze.
• 3/4" momentsleutels (100-600 Nm): bedrijfsvoertuigen en zware industrie. De Torq-Mate 100-600 Nm dekt dit segment.

De meeste professionals hebben minstens een 3/8" en een 1/2" in de kar. Een momentsleutelset met meerdere bereiken is dan de slimste investering.

Kan je een bout losdraaien met een momentsleutel?

Technisch gezien: ja, de meeste momentsleutels draaien gewoon beide kanten op. Maar het is geen goed idee. Het losbreekmoment van een vastzittende bout kan vele malen hoger zijn dan het aandraaimoment, en die piekbelasting is niet waar het interne mechanisme voor ontworpen is. Je riskeert onnauwkeurigheid of schade aan het klikmechanisme.

Gebruik een gewone ratel, ringsleutel of slagmoersleutel om bouten los te draaien, en pak de momentsleutel alleen voor het gecontroleerd aandraaien. Dat is waarvoor hij gemaakt is.

Onderhoud en kalibratie

Een momentsleutel is een precisiegereedschap en verdient ook zo behandeld te worden. Een paar regels die de levensduur en nauwkeurigheid aanzienlijk verlengen:

• Sla hem altijd terug op de laagste Nm-stand. De interne veer staat bij een hogere instelling onder spanning. Na het werk terugdraaien naar de laagste waarde ontlast de veer en voorkomt dat hij uitrekt.
• Bewaar hem in de bijgeleverde koffer. Niet los in de gereedschapskar waar hij tegen ander gereedschap stoot. Een klap op de kop kan de kalibratie beinvloeden.
• Laat hem niet vallen. Een val op een betonvloer kan het interne mechanisme beschadigen zonder dat je het ziet. De klik voelt misschien hetzelfde, maar de nauwkeurigheid kan afwijken.
• Herkalibreer periodiek. Bij dagelijks professioneel gebruik is jaarlijkse kalibratie aan te raden. Na een val of bij twijfel over de nauwkeurigheid eerder.

Samenvatting

Een momentsleutel klikt op het moment dat het ingestelde draaimoment bereikt is. Je stelt de waarde in via de schaalverdeling, draait aan tot de klik, en stopt direct. Na gebruik altijd terugzetten op de laagste stand en opbergen in de koffer. Gebruik hem alleen voor aandraaien, nooit voor losdraaien.

Op zoek naar een momentsleutel? Bekijk het complete momentsleutels assortiment van Welzh Tools, van compacte 1/4" modellen tot de zware Torq-Mate voor bedrijfsvoertuigen.
